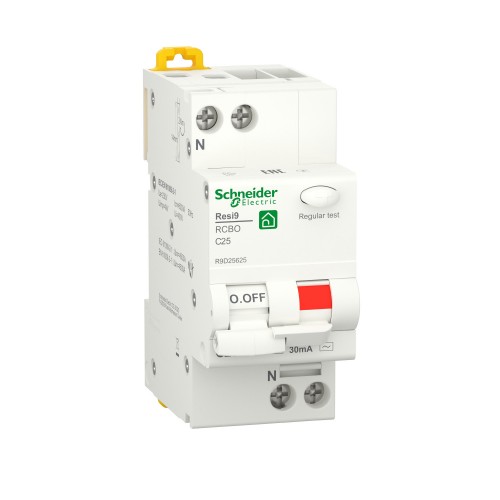

Дифференциальный выключатель Schneider Electric Resi9 6kA 1P+N 25A C 30mA АC (R9D25625)

Дифференциальный автоматический выключатель Schneider Electric Resi9 1P+N 25А 30мА (R9D25625)

Дифавтомат Resi9 от Schneider Electric — это современное высокоэффективное устройство «два в одном», объединяющее функции автоматического выключателя и УЗО. Модель R9D25625 обеспечивает комплексную защиту вашей электросети: она одновременно предохраняет линию от перегрузок и коротких замыканий, а также мгновенно отключает питание при обнаружении опасной утечки тока на землю. Это надежное решение для тех, кто ищет максимальную безопасность и желает сэкономить место в распределительном щите.

Какие задачи решает дифавтомат Resi9 25А?

Благодаря сочетанию двух защитных механизмов, устройство обеспечивает полный контроль над линией:

• ●Защита людей и животных: Чувствительность 30 мА позволяет реагировать на малейшие утечки тока, возникающие при касании неисправного прибора, предотвращая удар током.
• ●Защита электропроводки: Встроенные расцепители (кривая С) защищают кабели от перегрева и пожаров вследствие коротких замыканий (до 6000 А).
• ●Экономия места: При ширине всего 36 мм (2 модуля), устройство заменяет два отдельных аппарата (УЗО + Автомат), позволяя использовать более компактные щиты.
• ●Надежность бренда: Полное соответствие строгим европейским стандартам EN/МЭК 61009-2-1.

Технологическое превосходство Schneider Electric

Монтаж и особенности подключения

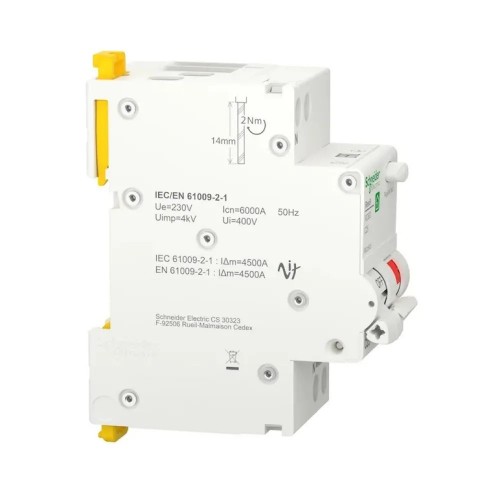

Подключение к дифавтомату R9D25625 возможно как сверху, так и снизу. Для фиксации используются винтовые зажимы под отвертку PZ2. Мощные клеммы обеспечивают надежный контакт с медными монолитными кабелями или гибкими проводами с наконечниками. Рекомендованный момент затяжки составляет 3.5 Нм, что исключает разбалтывание контакта со временем.

Важно: Минимальное напряжение для корректной работы кнопки тестирования составляет 187 В. Регулярно проверяйте исправность устройства нажатием кнопки «Test».
