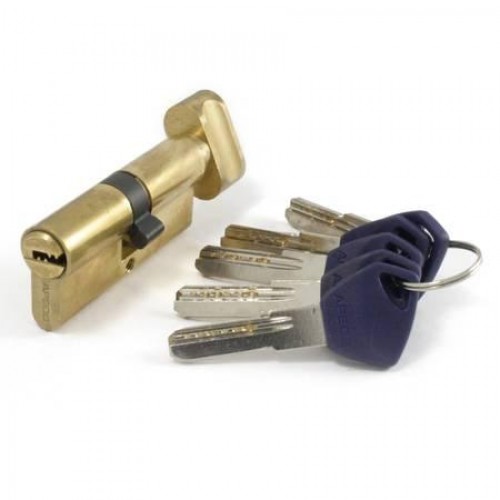

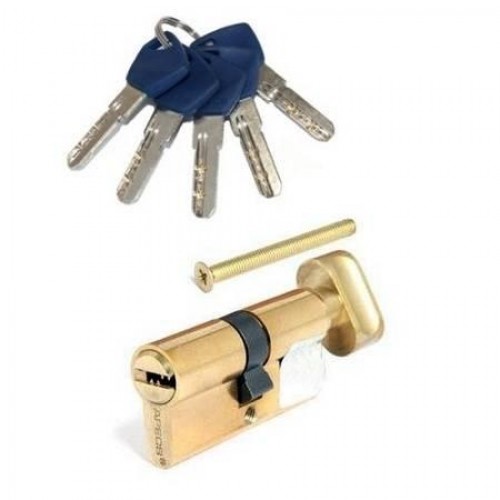

Ціліндр APECS EM-70-C-G (CIS)

Щоб нова серцевина ідеально підійшла до ваших дверей і забезпечила максимальний захист, скористайтеся цією інструкцією перед покупкою:

• Крок 1. Демонтуйте старий циліндр (якщо він є): Відкрийте двері, відкрутіть довгий гвинт на торцевій планці замка (він знаходиться на рівні серцевини). Вставте ключ, трохи поверніть його (щоб заховати "язичок" всередину) і витягніть циліндр на себе.
• Крок 2. Виміряйте загальну довжину: Використовуйте лінійку або рулетку. Загальна довжина (наприклад, 70 мм або 90 мм) — це сума двох сторін циліндра.
• Крок 3. Визначте зміщення (симетрію): Виміряйте відстань від лівого краю циліндра до центру отвору під кріпильний гвинт (розмір А) та від центру отвору до правого краю (розмір Б). Наприклад: 30 мм та 40 мм. Це і є ваше зміщення — 30х40.
• Крок 4. Врахуйте товщину фурнітури: Якщо ви встановлюєте нові МДФ-панелі або броненакладку, обов'язково додайте їхню товщину до довжини відповідної сторони циліндра. Пам'ятайте, що серцевина не повинна виступати за межі декоративної накладки більше ніж на 2-3 мм.
• Крок 5. Визначте сторону для воротка (якщо потрібно): Якщо ви обираєте модель «ключ-вороток», чітко зазначте, на якій саме стороні (довшій чи коротшій) має бути поворотна ручка, щоб вона опинилася всередині приміщення.

Порада від Contact Plus: Якщо ви робите замір безпосередньо на дверях (без демонтажу), вимірюйте відстань від центру торцевої планки замка до зовнішнього та внутрішнього краю дверей (враховуючи товщину накладок). Наші менеджери завжди готові допомогти вам з розрахунками за телефоном!

Для точного замовлення використовуйте формулу L = A + B, де:

• L — загальна довжина циліндра (від краю до краю);
• A — відстань від зовнішнього краю до центру отвору кріпильного гвинта;
• B — відстань від центру отвору до внутрішнього краю (де зазвичай розташований вороток).

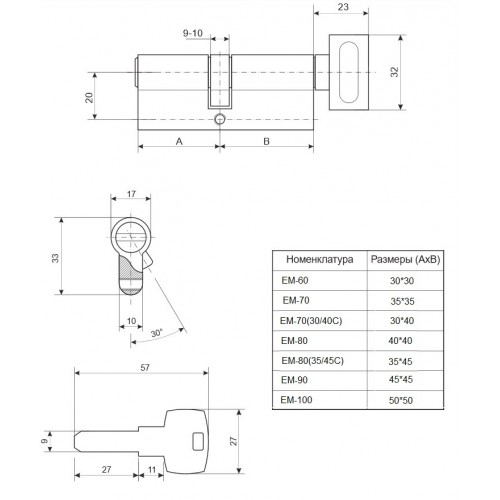

Графічне представлення:

Як читати розмір у назві товару:

• Наприклад, 70 (30x40C) означає:
• 70 — загальна довжина (L) в міліметрах.
• 30 — зовнішня сторона (A).
• 40C — внутрішня сторона (B) з поворотником (літера C або В вказує на сторону воротка).

Приклади розрахунку для замовлення:

• Якщо A = 30 мм, а B = 30 мм — вам потрібен симетричний циндр 60 (30х30).
• Якщо A = 40 мм, а B = 30 мм — вам потрібен асиметричний циліндр 70 (40х30).
• При замовленні моделі з воротком, обов'язково вказуйте: "Вороток на стороні Б (30 мм)".

Порада від Contact Plus: Якщо ви міняєте замок у дверях з броненакладкою, пам'ятайте, що циліндр не повинен занадто сильно виступати зовні, щоб зловмисники не змогли його захопити інструментом. В ідеалі він має бути врівень із броненакладкою.
